ГОСТ 26447-85 Породы горные. Метод определения механических свойств



ГОСТ 26447-85

Группа А09



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПОРОДЫ ГОРНЫЕ

Метод определения
механических свойств глинистых пород
при одноосном сжатии

Rocks. Method for determination of mechanical
properties for unconfined compressive
strength of clay rocks


ОКСТУ 0709

Срок действия с 01.07.86
до 01.07.91*
_______________________________
* Ограничение срока действия снято
по протоколу N 5-94 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 11-12, 1994 год). - Примечание "КОДЕКС".



     РАЗРАБОТАН Министерством геологии СССР

     ИСПОЛНИТЕЛИ


Л.И.Одинцова, канд. геол.-минерал. наук

     ВНЕСЕН Министерством геологии СССР

     Начальник Технического управления С.И.Голиков

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 февраля 1985 г. N 379

Настоящий стандарт распространяется на глинистые горные породы и устанавливает метод определения их механических свойств одноосным сжатием при инженерно-геологических работах.

     Сущность метода заключается в сжатии образца породы в условиях свободного бокового расширения.

     Стандарт не распространяется на глинистые породы, содержащие крупнообломочные включения размером более 0,1 диаметра образца свыше 10% по объему, породы в мерзлом состоянии и породы текучей (за исключением скрытотекучей) консистенции.



1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Испытания проводятся по сокращенной или полной программе. При испытаниях по сокращенной программе определяется предел прочности пород; полная программа включает определение предела прочности пород, модулей упругой и общей деформации, типа деформационного поведения и построение диаграммы "напряжение - деформация".


1.2. Предел прочности σR при одноосном сжатии образцов с продольной деформацией в момент разрушения ε≤ 0.1 определяется как отношение приложенной силы P , при которой происходит разрушение образца породы, к площади его начального поперечного сечения S0.

     Предел прочности σR при ε > 0.1 определяется с учетом увеличения площади поперечного сечения образца S.



1.3. В случае необходимости определение дополнительных характеристик пород при одноосном сжатии проводится в соответствии с рекомендуемым приложением 1.



2. МЕТОД ОТБОРА ПРОБ

2.1. Для получения образцов глинистых пород отбирают пробы по ГОСТ 12071-72 со следующими дополнениями.


2.1.1. Образцы пород для испытаний должны иметь форму цилиндра диаметром 28, 40, 56, 80 мм, с отношением высоты к диаметру 1,5:1 или 2:1, для глинистых пород со скрытотекучей консистенцией (типа иольдиевых глин) и мягкопластичных - 1,5:1.

     Предпочтительным является диаметр 40 мм.


2.1.2. Количество образцов для сокращенных испытаний должно быть не менее двух, а для полных - не менее трех.


2.1.3. Образцы должны иметь ровную поверхность без сколов, раковин и сквозных трещин, обнаруживаемых визуально.



3. ОБОРУДОВАНИЕ, ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

3.1. Для подготовки образцов пород и проведения испытаний применяют:

     кольца режущие (см. черт.1-5 рекомендуемого приложения 2);

     насадки на кольца;

     выталкиватель;

     пресс винтовой;

     весы лабораторные по ГОСТ 24104-80 с гирями по ГОСТ 7328-82;

     стаканчики стеклянные по  ГОСТ 25336-82 или алюминиевые;

     эксикатор по ГОСТ 25336-82 с кальцием хлористым техническим по ГОСТ 450-77;

     линейку лекальную;

     скальпель;

     штангенциркуль по ГОСТ 166-80;

     смазку, не оказывающую химического воздействия на породу (вазелин технический, солидол и др.).


3.2. Для определения предела прочности применяют прибор одноосного сжатия ИГП-10 или П-12М либо пресс (механический, гидравлический), обеспечивающие передачу на образец непрерывно возрастающей силы, измеряемой с погрешностью не более 5%.

     Допускается применять пресс со ступенчатым нагружением.


3.3. Для испытания образцов пород по полной программе оборудование, указанное в п.3.2, должно иметь устройство, обеспечивающее непрерывную запись перемещения торца образца в зависимости от приложенной силы. Погрешность измерения перемещения торца - не более 0,1 мм.



4. ПОДГОТОВКА К ИСПЫТАНИЮ

4.1. Образцы породы вырезают из монолита или керна режущим кольцом с помощью винтового пресса.


4.2. Внутренний диаметр и высоту кольца измеряют штангенциркулем с погрешностью не более 0,1 мм. Измерения проводят в трех-четырех сечениях и из полученных результатов измерений вычисляют среднее арифметическое значение диаметра и высоты кольца.


4.3. Режущее кольцо без образца породы взвешивают с погрешностью не более 0,01 г.


4.4. Кольцо помещают на выровненную поверхность монолита или керна и скальпелем срезают породу с наружной стороны кольца для обеспечения с помощью винтового пресса свободной насадки кольца на столбик породы. Перекос кольца при заполнении его породой не допускается.

     После заполнения кольца породой на 0,90-0,95 его высоты на его верхний торец помещают насадку и заполняют ее породой на 2-3 мм, после чего кольцо с породой ножом отделяют от монолита, насадку снимают, а торцевые поверхности образца в кольце тщательно зачищают лекальной линейкой. При зачистке породу удаляют от центра образца к краям. Допускается установка насадки на кольцо до начала вырезания образца.


4.5. В непосредственной близости от места отбора образца берут две пробы для определения влажности.


4.6. Кольцо с породой взвешивают с погрешностью не более 0,01 г для определения плотности.


4.7. Образец породы с помощью выталкивателя осторожно извлекают из кольца.


4.8. Поверхность образца осматривают и характерные признаки породы (наличие или отсутствие слоистости, трещин, включений и др.) записывают в журнал испытаний в соответствии с рекомендуемым приложением 4 или в паспорт испытаний в соответствии с рекомендуемым приложением 5.


4.9. Образцы породы природной влажности испытывают непосредственно после их изготовления. Допускается хранить образцы, покрытые смазкой, не более 6 ч в эксикаторе. Перед испытанием смазку с торцов образца удаляют.


4.10. Для всех образцов пород определяют физические характеристики: влажность - по ГОСТ 5180-75, плотность - по ГОСТ 5182-78, влажность на границах раскатывания и текучести - по ГОСТ 5183-77 и рассчитывают плотность сухого грунта, коэффициент пористости, коэффициент водонасыщения, число пластичности и показатель консистенции.



5. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

5.1. Образец породы помещают в центре столика прибора одноосного сжатия (или опорной плиты пресса). При испытаниях пород, разрушающихся по хрупкому типу, в целях беспрепятственного развития сдвига по плоскости скольжения рекомендуется помещать образец породы между сплошными жесткими штампами (см. черт.1 рекомендуемого приложения 3).


5.2. Верхнюю опорную (нагрузочную) площадку приводят в соприкосновение с верхним торцом образца.


5.3. Скорость нагружения выбирают в зависимости от предполагаемой прочности породы таким образом, чтобы время проведения испытания составляло 5-7 мин.


5.4. При испытаниях по сокращенной программе записывают величину разрушающей силы, зафиксированной измерителем силы. При испытаниях пород, разрушающихся по пластическому типу, когда момент разрушения четко не фиксируется, за величину разрушающей силы принимается сила, соответствующая относительной продольной деформации 0,15.


5.5. При испытаниях по полной программе для определения модуля упругости образец нагружают до напряжения σe, равного примерно половине разрушающего напряжения, с последующей разгрузкой до 0, после чего образец снова нагружают до разрушения.




5.6. Условия и результаты испытаний записывают в журнал испытаний в соответствии с рекомендуемым приложением 4 или в паспорт испытаний в соответствии с рекомендуемым приложением 5.



6. ОБРАБОТКА РЕЗУЛЬТАТОВ

6.1. Предел прочности (σR) образца породы в паскалях вычисляют по формулам:


σR = PR / S0 (при εR ≤ 0.1)

σR = PR / S (при εR > 0.1)

где PR - сила, при которой происходит разрушение, Н;

S0 - начальная площадь поперечного сечения, м2;

S - текущая площадь среднего поперечного сечения образца, м2, рассчитанная в соответствии с рекомендуемым приложением 6;

εR - относительная продольная деформация в момент разрушения;

или в МПа по формулам:

σR = 0.01 PR / S0 (при εR ≤ 0.1)

σR = 0.01 PR / S0 (при εR > 0.1)

где S0 и S в см2.

Площади сечения образцов рекомендуемых диаметров указаны в справочном приложении 7.

p



6.2. Если значения предела прочности, полученные по параллельным испытаниям, различаются более чем на 20%, проводят испытание еще одного образца. За результат принимают среднее арифметическое значение величины предела прочности.


6.3. Для получения предела прочности инженерно-геологического элемента (слоя) необходимое число определений устанавливают в зависимости от требований к точности и надежности результатов в соответствии с рекомендуемым приложением 8.


6.4. Статистическую обработку результатов испытаний образцов (вычисление σR, SB, V) производят в соответствии с рекомендуемым приложением 9. При необходимости вычисляют доверительный интервал величины σR при заданной доверительной вероятности в соответствии с рекомендуемым приложением 9.




6.5. Модуль упругой деформации (E) в МПа вычисляют по формуле


E = σe / (ε'' - ε') ,

где σe - напряжение, с которого начинается разгрузка образца, МПа;

ε'' и ε' - относительная продольная деформация в начале и конце разгрузки (см. черт.1 обязательного приложения 10).

     Модуль общей деформации (E0) в МПа вычисляют по формуле

E0 = (σК - σН) / εК - εН

где σK и σН - напряжения в конце и начале выбранного участка кривой с монотонным возрастанием σ, МПа (см. черт.2 обязательного приложения 10);

εK и εН - относительные продольные деформации в конце и начале того же участка кривой (см. черт.2 обязательного приложения

10).

6.6. Тип деформационного поведения устанавливают по виду диаграммы σ - ε (см. черт.3 обязательного приложения 10).



ПРИЛОЖЕНИЕ 1 (рекомендуемое). ДОПОЛНИТЕЛЬНЫЕ ВИДЫ ИСПЫТАНИЙ ГЛИНИСТЫХ ПОРОД ПРИ ОДНООСНОМ СЖАТИИ

ПРИЛОЖЕНИЕ 1
Рекомендуемое

1. Определение коэффициента структурной прочности

Коэффициент структурной прочности (Ксп) определяется соотношением


Ксп = σR / σ'R

где σ'R - предел прочности образца с нарушенной структурой.

     Образцы с нарушенной структурой заданной влажности и плотности изготовляют в соответствии с ГОСТ 12248-78.


2. Определение длительной прочности

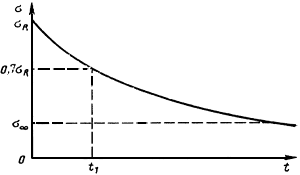

Кривая длительной прочности, т.е. зависимости времени t до разрушения образца от величины приложенного напряжения σ представлена на черт.1.


Черт.1. Кривая длительной прочности

σст = σR - условно-мгновенная или "стандартная" прочность;

      σ - предел длительной прочности, строится по данным ряда испытаний с фиксированными напряжениями, составляющими определенную долю от величины σR. Рекомендуется ряд напряжений 0,9σR; 0,8σR; 0,7σR; 0,6σR; 0,5σR.

     За величину σ принимается такое напряжение, при котором в течение суток относительная продольная деформация увеличивается менее чем на 0,1%.

     Для предохранения образца от высыхания его боковую поверхность покрывают смазкой, нагрузочное устройство с образцом помещают в полиэтиленовый мешок.


3. Определение характеристик сдвига - сцепления и угла внутреннего трения

В тех случаях, когда при разрушении четко выявляется плоская площадка скольжения, метод одноосного сжатия позволяет определять величину сцепления C0 и угла внутреннего трения φ. С этой целью замеряют угол наклона поверхности площадки α (черт.2). По определенным величинам σR и α находятся параметры прямолинейной огибающей диаграммы Мора:


C0 = σR / 2tgα

φ = 2α - 90°

При малых углах внутреннего трения (φ ≈ 0 α = 45°) сцепление определяется как


C0 ≈ σR / 2

Черт.2. Схема разрушения образца породы при одноосном сжатии


Черт.2

Черт.3. Диаграмма Мора при одноосном сжатии


Черт.3


ПРИЛОЖЕНИЕ 2 (рекомендуемое). РЕЖУЩИЕ КОЛЬЦА

ПРИЛОЖЕНИЕ 2
Рекомендуемое

1. Материал режущих колец и насадок - сталь коррозионно-стойкая (нержавеющая). Допускается сталь инструментальная легированная.


2. Ряд диаметров ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии режущих колец представляет произвольный ряд, полученный отбором третьих членов из ряда нормальных линейных размеров ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии 20 по ГОСТ 6636-69 (СТ СЭВ 514-77). Кольца выполняются геометрически подобными (черт.1).


Черт.1. Режущие кольца сплошные


Режущие кольца сплошные

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


1 - кольцо; 2 - насадка

Черт.1


3. Допускается применение режущих колец с внутренним диаметром ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии мм.




4. Высота насадки ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии составляет 8-15 мм.




5. Ширина режущей кромки колец ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии (см. черт.1) для глинистых пород полутвердой и твердой консистенции должна находиться в пределах 0,05-0,10 мм, для остальных глинистых пород - в пределах 0,03-0,05 мм.




6. Предельное отклонение размеров колец - охватывающих по Н 12, охватываемых - по h 12.


7. Разность максимальной и минимальной высот режущего кольца по образующей не должна превышать ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии (см. таблицу).



Размеры режущих колец, мм



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии при

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии







28

42

56

0,7

29,4

0,35

40

60

80

1,0

42

0,5

56

84

112

1,4

58,8

0,7

80

120

160

2,0

84

1,0




8. Шероховатость внутренней и внешней поверхностей режущих колец - не ниже 7 класса по ГОСТ 2789-73.


9. Для облегчения извлечения образца породы из режущего кольца допускается применение колец с увеличенным внутренним диаметром кольца на верхнем торце по отношению к диаметру нижнего торца (отношение диаметров 1,01-1,02):

     применение разрезных (черт.2) и разъемных (черт.3) режущих колец;

     применение режущих колец с поднутрением (черт.4).


10. Схема устройства для выталкивания образца из режущего кольца показана на черт.5.


Черт.2. Режущее кольцо разрезное


Режущее кольцо разрезное

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


1 - плоскость разъема кольца; 2 - стяжной хомут

Черт.2

Черт.3. Режущее кольцо разъемное


Режущее кольцо разъемное

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


1 - плоскости разъема кольца; 2 - стяжной хомут

Черт.3

Черт.4. Режущее кольцо с поднутрением


Режущее кольцо с поднутрением

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


Черт.4

Черт.5. Выталкиватель образца из режущего кольца


Выталкиватель образца из режущего кольца

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


Черт.5


ПРИЛОЖЕНИЕ 3 (рекомендуемое).

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Черт.1. Схемы установки образцов породы в приборе одноосного сжатия


Схемы установки образцов породы в приборе одноосного сжатия

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


а - образцы с пластическим типом деформирования; б - образцы с хрупким типом деформирования;

1 - стальные или латунные штампы

Черт.1

Черт.2. Схемы установки силоизмерителя


Схемы установки силоизмерителя

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


1 - неподвижная опорная площадка; 2 - силоизмеритель (динамометр, тензодатчики и т.п.);
3 - испытуемый образец

Черт.2


ПРИЛОЖЕНИЕ 4 (рекомендуемое). ЖУРНАЛ испытаний глинистых пород на одноосное сжатие (испытание по сокращенной программе)

ПРИЛОЖЕНИЕ 4
Рекомендуемое





N п/п

Дата испытания

Район отбора

Дата отбора

Глубина, м

Наименование породы















Характеристики кольца

Масса кольца с породой ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г

Масса породы ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, мм

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, мм

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г





















ПлотностьГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г/смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

Плотность сухой породыГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г/смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

ВлажностьГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %

Коэффициент пористости ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

Граница текучести ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %

Граница раскатывания ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %















Число пластичности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

Показатель консистенции ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

Коэффициент водонасыщения ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

Разрушающая сила ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, Н

Относительная продольная деформация ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии в момент разрушения













Предел прочности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

Характеристика поверхности образца до испытания

Зарисовка образца после испытания











ПРИЛОЖЕНИЕ 5 (рекомендуемое). ПАСПОРТ испытаний глинистых пород на одноосное сжатие (испытание по полной программе)


ПРИЛОЖЕНИЕ 5
Рекомендуемое



Дата испытания





Район отбора













Глубина отбора





Наименование породы




Характеристики кольца



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, мм

________,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, мм

________,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

________,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

________,



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г

_______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г

________,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г

________






Физические характеристики породы



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г/смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, г/смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %

_______,



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, %

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

_______




Результаты испытания



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии , Н

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

______,



ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

_____,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

______,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, МПа

______





Место наклейки диаграммы "напряжение-деформация" (ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии)

Место для зарисовки или фотографии образца породы после испытания






Краткое описание поверхности образца перед испытанием и характера его разрушения













ПРИЛОЖЕНИЕ 6 (рекомендуемое). ОПРЕДЕЛЕНИЕ ПЛОЩАДИ СРЕДНЕГО ПО ВЫСОТЕ СЕЧЕНИЯ ДЛЯ ДЕФОРМИРОВАННЫХ ОБРАЗЦОВ ГЛИНИСТЫХ ПОРОД

ПРИЛОЖЕНИЕ 6
Рекомендуемое

При хрупко-пластичном и пластичном типах разрушения, когда разрушению образца предшествуют значительные деформации, необходимо при расчете предела прочности учитывать увеличение площади образца


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии,

где ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии.

     Величину площади ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии определяют непосредственным измерением диаметра образца штангенциркулем с погрешностью 0,1 мм и последующим расчетом.

     В предположении о несжимаемости породы ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии отношение ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии может быть определено по известной относительной продольной деформации ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии. В случае сохранения цилиндрической формы (ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии) (черт.б)


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии.

В случае, когда образец после сжатия приобретает форму бочки (черт.в) с образующей в виде дуги окружности, причем диаметр торца бочки сохраняется равным начальному диаметру образца, получается другое соотношение


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии.

Исходный (черт.а) и деформированные при одноосном сжатии (черт.б, в) образцы глинистых пород


Исходный (черт.а) и деформированные при одноосном сжатии (черт.б, в)
образцы глинистых пород

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии



ПРИЛОЖЕНИЕ 7 (справочное). Номинальные площади сечения и объемы образцов

ПРИЛОЖЕНИЕ 7
Справочное





Геометрические характеристики образца

Диаметр образца, мм



28

40

56

80

Начальная площадь поперечного сечения ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

6,15

12,5

24,5

50,0

Объем образца ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, смГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии:









при ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

25,9

75

206

600

при ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

34,5

100

274

800



ПРИЛОЖЕНИЕ 8 (рекомендуемое). УСТАНОВЛЕНИЕ ЧИСЛА ОПРЕДЕЛЕНИЙ


ПРИЛОЖЕНИЕ 8
Рекомендуемое

Число определений (ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии) для получения среднего значения предела прочности для инженерно-геологического элемента (слоя) с допустимой погрешностью и требуемой надежностью (доверительной вероятностью) находят в зависимости от коэффициента вариации породы по графикам (см. черт.а, б) или рассчитывают по формуле


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии,

где ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии - доверительная вероятность;

     ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии - коэффициент вариации;

    ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии- относительная погрешность среднего арифметического значения предела прочности.


Графики для установления числа определений при разных значениях коэффициента вариации и относительной погрешности

Графики для установления числа определений при разных значениях коэффициента
вариации и относительной погрешности

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


а - для доверительной вероятности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии; б - для доверительной вероятности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


ПРИЛОЖЕНИЕ 9 (рекомендуемое). ОПРЕДЕЛЕНИЕ СТАТИСТИЧЕСКИХ ХАРАКТЕРИСТИК И ДОВЕРИТЕЛЬНОГО ИНТЕРВАЛА ДЛЯ ВЕЛИЧИНЫ ПРЕДЕЛА ПРОЧНОСТИ

ПРИЛОЖЕНИЕ 9
Рекомендуемое

1. Если проведено ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии опытов и получены значения предела прочностиГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатииГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, ... ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, ... ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, то определяются следующие величины:

     ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии - выборочное среднее арифметическое значение;

     ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии - выборочное среднее квадратическое отклонение;

     ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии - среднее квадратическое отклонение среднего арифметического значения;

     ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии - коэффициент вариац

ии.


2. Определение доверительного интервала позволяет оценить представительность эксперимента, зависящую от разброса значений показателя ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии и количества испытаний.

     При заданной доверительной вероятности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии доверительный интервал ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии определяется соотношением:


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии, где ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии,

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии      - квантили распределения Стьюдента, находятся по ГОСТ 11.004-74.


Пример расчета

для слоя глинистой породы проведена серия опытов на одноосное сжатие, в результате которых получены следующие значения предела прочности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии: 0,35; 0,28; 0,53; 0,42; 0,43; 0,31; 0,41 МПа.

     Выборочное среднее арифметическое значение полученных результатов составляет:


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии МПа.

Выборочное среднее квадратическое отклонение


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии

Среднее квадратическое отклонение среднего арифметического значения


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии МПа.

Коэффициент вариации


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии%.

Задаемся величиной доверительной вероятности ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии.


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии =7-1=6.

По ГОСТ 11.004-74 значениям ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии  и ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии =6 соответствует значение  ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии.

     Величина  ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии определяется как ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии МПа.

     При этом относительная погрешность оценки среднего значения равна


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии%.

Доверительный интервал для предела прочности определяется соотношением:


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии.

Нижнее значение доверительного интервала предела прочности


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии МПа.

Верхнее значение доверительного интервала предела прочности


ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии МПа.


ПРИЛОЖЕНИЕ 10 (обязательное).

ПРИЛОЖЕНИЕ 10
Обязательное



Черт.1. Определение модуля упругости


Определение модуля упругости

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


Черт.1

Черт.2. Определение модуля общей деформации


Определение модуля общей деформации

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


Черт.2

Черт.3. Типы деформационного поведения глинистых пород при одноосном сжатии


Типы деформационного поведения глинистых пород при одноосном сжатии

ГОСТ 26447-85 Породы горные. Метод определения механических свойств глинистых пород при одноосном сжатии


а - хрупкий тип деформирования; б - хрупко-пластический тип деформирования;
в - пластический тип деформирования

Черт.3



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1985

Отправить заявку
© 2000-2024, «ЯрКамень»
